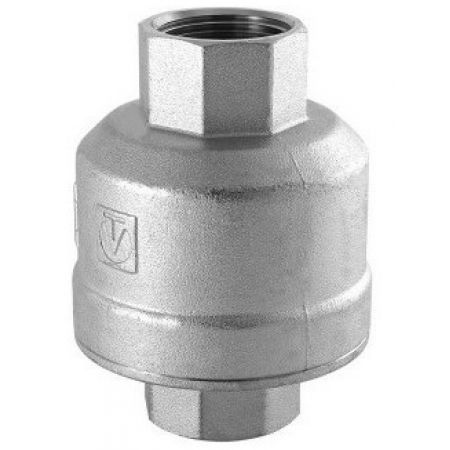

Обратный клапан для гравитационных систем ВВ 1" Valtec

Отопительные системы комбинированного типа, имеющие в своем составе насос циркуляции, целесообразно оборудовать клапаном обратного действия. Устройство позволяет перекрыть участок трубы при включении в работу насоса циркуляции теплоагента.

Модификация изделия

Исходя из диаметра резьбовой стыковки с трубами, с/т изделие выпускается в следующих модификациях:

• VT.202.N.06 – на подающую трубу в 1 дюйм.
• VT.202.N.07 – для сопряжения с трубой на 1 ¼ дюйма.

Конструктивные особенности

Клапан выполнен из следующих комплектующих:

• Корпус с двумя патрубками (латунь CW 617N).
• Шток с отсечной тарелкой в стальном исполнении (марка металла AISI 304).

Присоединение с трубами производится посредством внутреннего резьбового соединения, нанесенного на патрубках корпуса.

Металлические части изделия обработаны никелевым напылением, снимающим излишнее температурное напряжение с металла. Функционирует (закрывается) устройство посредством давления гидростатического столба теплоагента.

Преимущества и отличительные особенности

• Эксплуатационная долговечность – до 120 месяцев при условии соблюдения предельно допустимых параметров теплоагента, а также технических норм установки.
• Наличие маркировочной стрелки на корпусе – ошибочность остановки устройства на трубе исключается.
• Герметичность отсеченного участка трубных коммуникаций.
• Установка с/т оснащения выполняется на горизонтально расположенной трубе. В противном случае, клапан не будет срабатывать.
• Ремонтопригодность. Корпус может быть разобран для проведения замены изношенного штока или отсечной тарелки, а также для профилактической ревизии.
